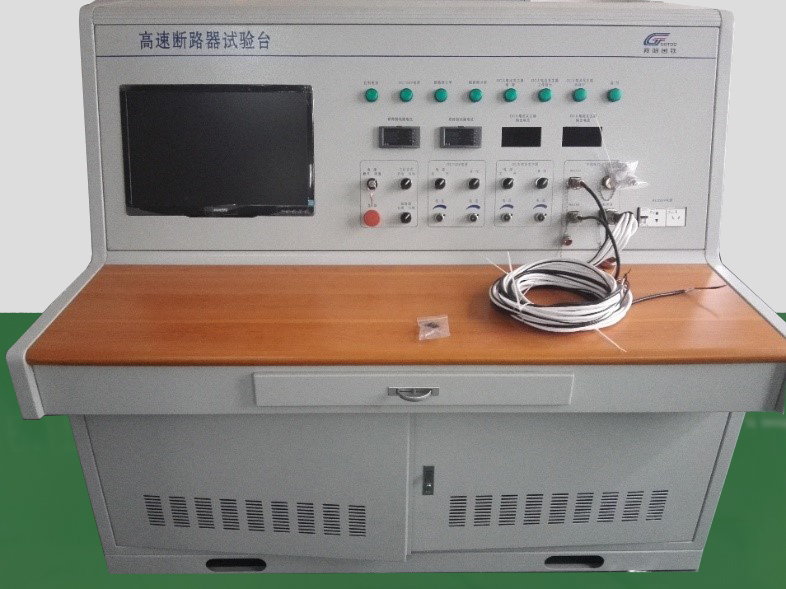

高速斷路器試驗裝置用于高速斷路器檢修后進行綜合參數測量。

1）脫扣電流范圍：

• 電壓范圍：     直流DC0～12V，電壓分辨率0.01V；

• 電流范圍：     直流DC0～3000A（連續可調），電流分辨率0.1A；

2）可調電源范圍：

• 電壓范圍：     直流DC0～150V（連續可調），誤差＜0.2％；

• 電流范圍：     直流DC0～20A（連續可調），誤差＜0.2％；

3）測試性能

• 固有分閘時間分辨率   0.1ms

• 延時時間分辨率       0.1ms

• 合閘時間分辨率       0.1ms

• 接觸電阻分辨率       2μΩ

• 接觸電阻測量范圍     1mΩ

4）設備外形尺寸      1800x905x1250

5）整機重量         210kg
